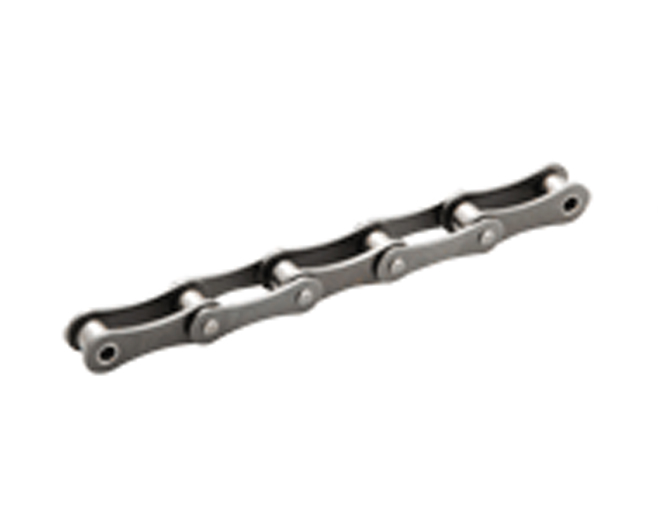

Xích con lăn bước kép cho truyền tải
Xích bước kép có bước tăng gấp đôi so với xích con lăn tiêu chuẩn. Vì nó sử dụng các bộ phận giống như xích con lăn tiêu chuẩn ngoại trừ tấm liên kết, độ bền vẫn giữ nguyên và số lượng bộ phận được giảm xuống bằng một nửa so với xích tiêu chuẩn, giúp giảm trọng lượng và giảm chi phí. Xích con lăn này phù hợp nhất để truyền lực tương đối dài ở tốc độ thấp.
Số xích： KCM A2040, A2050, A2060, A2080
Products in the Xích con lăn bước kép cho truyền tải family
KCM A2040
Pitch P: 25.40
Width between Inner Plates W: 7.95
Roller Dia.D: 7.92
Pin: Dia.d: 3.97
A: 8.02
B: 9.53
(A+A) L1: 16.05
(A+B) L2: 17.55
Offset L: 18.95
Link Plate: Thickness T: 1.5 Height H: 11.7
Ave. Tensile Strength kN (kgf): 17.2 (1,750)
Max. Allowable Load kN (kgf): 2.65 (270)
Approx. Weight (kg/m): 0.40
Links of KCM JIS & 1 unit: 120
- Link kết nối cho A2080 là loại chân cắm chia đôi.
- Bánh xích: Đối với xích có răng số 29T (có 14 1/2 răng làm việc) hoặc nhỏ hơn, hãy sử dụng đĩa xích được thiết kế riêng cho xích con lăn bước đôi.
- Đối với xích có số răng 30T (có 15 răng làm việc) hoặc lớn hơn, hãy sử dụng đĩa xích tiêu chuẩn KCM.
Tính chất vật liệu
KCM A2080
Pitch P: 50.80
Width between Inner Plates W: 15.88
Roller Dia.D: 15.88
Pin: Dia.d: 7.94
A: 16.07
B: 19.18
(A+A) L1: 32.15
(A+B) L2: 35.25
Offset L: 36.90
Link Plate: Thickness T: 3.2 Height H: 23.0
Ave. Tensile Strength kN (kgf): 68.6 (7,000)
Max. Allowable Load kN (kgf): 10.69 (1,090)
Approx. Weight (kg/m): 1.74
Links of KCM JIS & 1 unit: 60
- Link kết nối cho A2080 là loại chân cắm chia đôi.
- Bánh xích: Đối với xích có răng số 29T (có 14 1/2 răng làm việc) hoặc nhỏ hơn, hãy sử dụng đĩa xích được thiết kế riêng cho xích con lăn bước đôi.
- Đối với xích có số răng 30T (có 15 răng làm việc) hoặc lớn hơn, hãy sử dụng đĩa xích tiêu chuẩn KCM.
Tính chất vật liệu
KCM A2050
Pitch P: 31.75
Width between Inner Plates W: 9.53
Roller Dia.D: 10.16
Pin: Dia.d: 5.09
A: 10.15
B: 11.60
(A+A) L1: 20.30
(A+B) L2: 21.75
Offset L: 23.00
Link Plate: Thickness T: 2.0 Height H: 14.6
Ave. Tensile Strength kN (kgf): 27.9 (2,850)
Max. Allowable Load kN (kgf): 4.31 (440)
Approx. Weight (kg/m): 0.65
Links of KCM JIS & 1 unit: 96
- Link kết nối cho A2080 là loại chân cắm chia đôi.
- Bánh xích: Đối với xích có răng số 29T (có 14 1/2 răng làm việc) hoặc nhỏ hơn, hãy sử dụng đĩa xích được thiết kế riêng cho xích con lăn bước đôi.
- Đối với xích có số răng 30T (có 15 răng làm việc) hoặc lớn hơn, hãy sử dụng đĩa xích tiêu chuẩn KCM.
Tính chất vật liệu
KCM A2060
Pitch P: 38.10
Width between Inner Plates W: 12.70
Roller Dia.D: 11.91
Pin: Dia.d: 5.96
A: 12.65
B: 14.15
(A+A) L1: 25.30
(A+B) L2: 26.80
Offset L: 29.45
Link Plate: Thickness T: 2.4 Height H: 17.5
Ave. Tensile Strength kN (kgf): 39.5 (4,000)
Max. Allowable Load kN (kgf): 6.28 (640)
Approx. Weight (kg/m): 0.95
Links of KCM JIS & 1 unit: 80
- Link kết nối cho A2080 là loại chân cắm chia đôi.
- Bánh xích: Đối với xích có răng số 29T (có 14 1/2 răng làm việc) hoặc nhỏ hơn, hãy sử dụng đĩa xích được thiết kế riêng cho xích con lăn bước đôi.
- Đối với xích có số răng 30T (có 15 răng làm việc) hoặc lớn hơn, hãy sử dụng đĩa xích tiêu chuẩn KCM.
Tính chất vật liệu
